如何对离心风机的叶轮进行计算校核?-益大风机(山东)有限公司

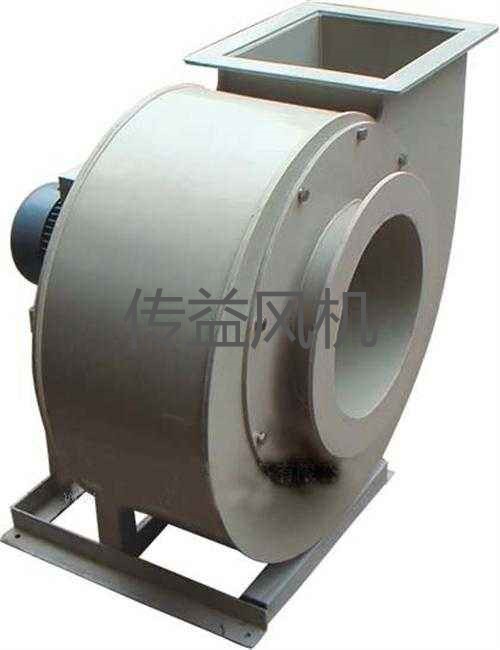

离心风机作为我们生活中的基本设施,为我们是生产生活带来了诸多便利,也解决了工业生产中的各种安全隐患和生产难题,使得我们的生活更加的便利和快捷。离心风机的性能与的设计指标是密不可分的,在设计离心风机的过程中,我们要综合考虑各方面的因素。包括工作性能要求和工作环境指标,这些对于离心风机的工作要求都有影响。在离心风机的性能指标中,叶轮是对离心风机工作影响最大的一点了。我们本次试验就是对离心风机的叶轮进行计算校核。

首先,根据所需的性能要求,我们得到叶轮的外径d20.8米,叶轮的内径d10.6米,叶片的宽度2b20.185米,叶片宽度10.3米,我们所采用的叶片数为12个,叶片的进口角度我们设置为35度,出口角度设置为28度,还可以得到机壳出口面积为0.325平方米,根据工作要求选定叶轮的转速为20转每秒,风机的静压为600Pa,风机的流量为2.8立方米每秒,另一台风机的全压为480Pa,流量为2.3立方米每秒。这样就可以计算得到原风机的出口速度为9.2米每秒,原风机动压为48.62Pa,原风机的全压为508.32Pa,这样就可以得到新叶轮的外径为0.74米,新旧风机的速度比为0.946,新风机叶轮内径为0.521米,新风机出口宽度也可以得到为0.182米,进口宽度为0.269米,紧接着就可以得到新风机的进口角度为13.51度,新风机的叶片数为10.625个,通过校核我们可以得到叶片数应该保持不变。这样我们就完成了对离心风机的叶轮设计。
